카나레 VGA모니터 단자에서 5BNC 단자로 변환해주는 케이블, WBT은납 땜처리, 제작케이블
카나레 D-sub to 5BNC 케이블 입니다.
D-sub 단자에서 출력되는 RGBHV 신호를 5개의 BNC 단자로 연결시켜줍니다.

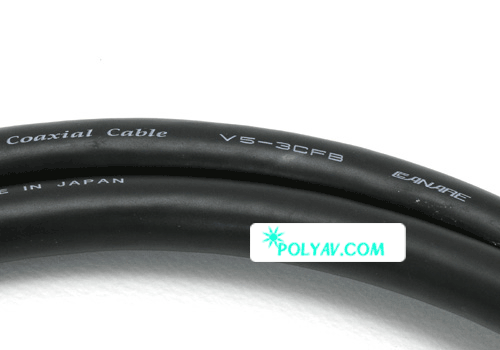

카나레의 V5-3CFB 의 고성능 RGBHV 코엑시얼 케이블을 사용합니다. BNC 커넥터는
압착식 75옴 BNC단자(모델명 BCP-C3F)를 사용하여 최적의 전송환경을 제공해드립니다.
ㆍ방송국의 주조정실에 사용되는 카나레(CANARE) 컴퍼넌트 케이블입니다.
ㆍ케이블은 카나레社의 RGBHV 케이블인 V5-3CFB를사용합니다.
ㆍ단자는 일본 카나레社의 75옴 RCA 단자와 BNC 단자를 사용합니다.
- 75옴 전용선재와 커넥터 사용으로 RGBHV 신호전송에 최적
- 2중 쉴드처리를 하여 신호 전송시 외부로 부터 유입되는 노이즈를 차단
- 일반적인 컴퍼넌트 케이블보다 굵기가 얇아 설치가 용이함(모델명 V5-3CFB)
- HDTV 나 프로젝터 설치시 완벽한 RGB 신호 화질 보장

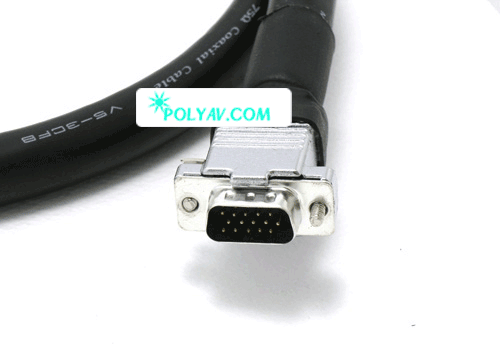

D-SUB 단자처리는 KESTER社의 lead free solder (無납) 은납으로 처리하여
화질과 성능은 물론, 환경까지 생각하였습니다.
(POLYAV의 제품들은 KESTER社의 LEAD FREE SOLDER 은납(3%)과
독일 WBT 사의 Halogen-free non toxic(무독성) 송진 은납(4%)을 사용하고 있습니다)
BNC의 좋은점은 D-sub에 신호간섭이 적어 고해상도로 갈수록 선명하고
컴퍼넌트에 입력하는 해상도와 같다면 좀더 깨끗하게 나옵니다.

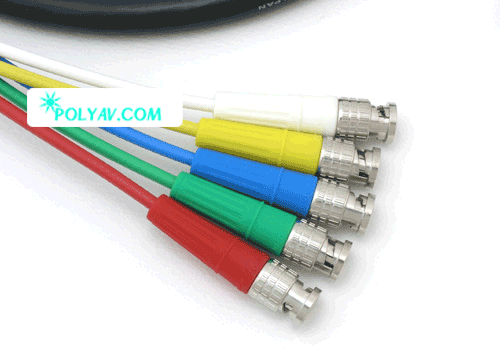

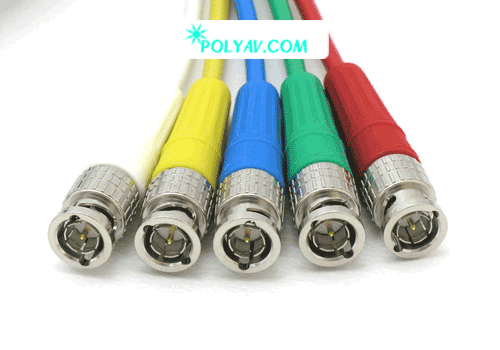

BNC를 지원하는 모니터에 BNC-CABLE을 연결할 경우 모니터 뒷면의 BNC 단자의 R,G,B,H,V 단과
BNC-CABLE의 R,G,B,H,V를 서로 짝지어 주시면 됩니다. 그러나 BNC-CABLE에 R,G,B,H,V단의 표기가
없을 경우에는 아래와 같이 색상을 참조하여 짝지어 주시기 바랍니다.
|
BNC단자 |
BNC-CABLE |
|
R |
적색 |
|
G |
녹색 |
|
B |
청색 |
|
H |
노란색 |
|
V |
흰색 |
|
| 상세 설명 |
|
|
이 컨텐츠의 저작권은 POLYAV에 있습니다. 무단전제나 배포를 엄격히 금하며 이를 어길시 법에 처벌을 받게 됩니다. |
|
모델명 |
외경 |
중량 |
유 니 트 구 성 |
전 기 특 성 |
|
내부 도체 |
절연체 |
외부도체 |
유
니
트
외
경 |
내부도
저항 |
외부저항 |
특성
임피
던스 |
감 쇠 량 |
|
도체단면적
도체 구성 |
외경 |
외경 |
실 드 밀 도 |
|
mm |
kg/
100m |
mm2/(AWG)
본/mm |
mm |
mm |
% |
mm |
Ω/100m |
Ω/100m |
Ω |
dB/100m
(10MHz) |
|
V5-3CFB |
14.2 |
23 |
1/0.65A |
0.65 |
3.1 |
0.14TA/6/16
(91%이상) |
4.4 |
5.6 |
1.4 |
75 |
3.2 | | |
|
|
|
|
|
|
 |
 |
