최대 150M까지 고해상도 (UXGA:1600*1200)로 전송할 수 있는 제품입니다

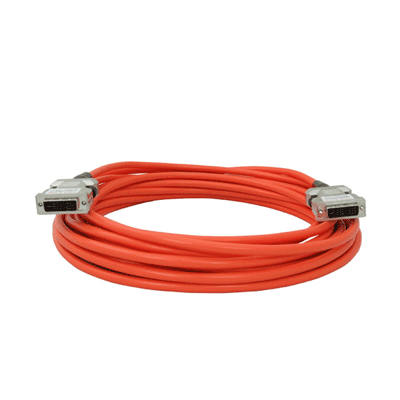

| DVI 광 케이블(DVI-OC-XXX) 는 컴퓨터의 디지털영상 (DVI) 신호를 광신호로 변환하여 LCD MONITOR, 프로젝터, PDP, HDTV 등을 노이즈(NOISE) 없이 최대 150M까지 고해상도 (WUXGA:1920*1200)로 전송할 수 있는 제품입니다. |
|
 |
|
|
 Feature(특징)
• 광 전송에 의한 초고속 , 원거리 (150M) Digital 그래픽 신호 전송
• DVI(DIGITAL VISUAL INTERFACE)1.0 표준에 의한 완벽한 호환성
• HDCP(High-bandwidth Digital Content Protection) 호환
• 다양한 해상도 지원 : VGA ~ WUXGA , 480 i/p~1080 i/p
• EMI/EMC( 전자파 ) , NOISE 등의 영향이 없음
• 초소형으로 설치와 사용이 간단함 , 외부전원 필요없음
Application(적용분야)
• 전시용 PDP 및 LCD 모니터의 연결 시스템
• 컴퓨터 와 디지털 프로젝터 연결 시스템
• VIDEO WALL 및 대형 LED 전광판
• 의료 기기 , 항공기 등 EMI/EMC 문제되는 장소의 DISPLAY 기기 연결 시
• AV 기기 (DVD 플레이어 , 셋탑박스 ) 와 HDTV 연결 시
• 홈시어터 및 HTPC 연결 시
시스템구성도
제품정보
 신호 핀 배열(송,수신 동일)
|
| NO |
분리신호 |
NO |
분리신호 |
NO |
분리신호 |
| 1 |
TMDS DATA 2- |
9 |
TMDS DATA 1- |
17 |
TMDS DATA 0- |
| 2 |
TMDS DATA 2+ |
10 |
TMDS DATA 1+ |
18 |
TMDS DATA 0+ |
| 3 |
TMDS DATA 2 SHIELD |
11 |
TMDS DATA 1 SHIELD |
19 |
TMDS DATA 0 SHIELD |
| 4 |
N. C |
12 |
N. C. |
20 |
N. C. |
| 5 |
N. C. |
13 |
N. C. |
21 |
N. C. |
| 6 |
DDC CLOCK |
14 |
POWER +5V |
22 |
TMDS CLOCK SHELD |
| 7 |
DDC DATA |
15 |
GROUND(+5V&HV SYNC.) |
23 |
TMDS CLOCK+ |
| 8 |
RESERVED |
16 |
HOT PLUG DETECT |
24 |
TMDS CLOCK- | | |
제품규격
• DVI 데이터 전송 대역 : 1.65G bps(Single Link)
• 지원 해상도 : VGA(640*480) ~ WUXGA(1920*1200) , 480i/p ~ 1080i/p
• 송 수 신부 커넥터 : DVI-D 18pin PLUG
• 광원 : 850 nm VCSEL
• 소비전력 - 송신부 : 0.61 WATT , 수신부 : 0.83 WATT
• 동작온도 : 0 ~ 50 도
• 보관온도 : -30 ~ 70 도
외관치수(단위:mm)

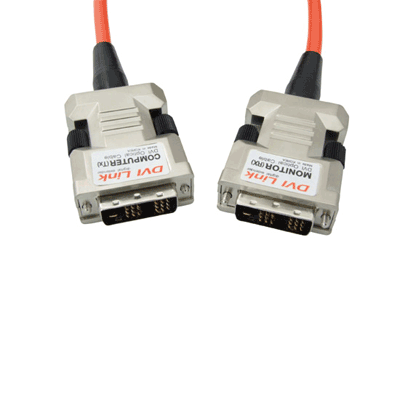

※ 연결시 주의점 : 반드시 Tx 와 Rx를 구분하여 연결해 주시기 바랍니다. | |
|
|
|
|
|
|
 |
 |
