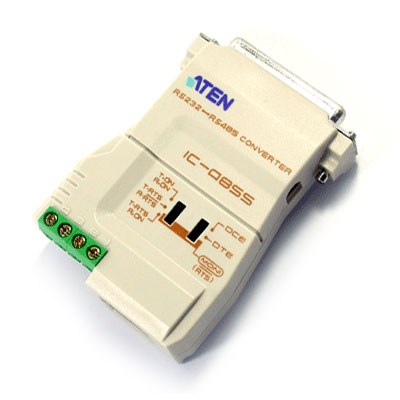

	(ATEN)RS232/RS485 컨버터(IC-485S)
	스 펙 :	시리얼 거리 확장기 (IC-485)
	제조사 :	ATEN
	번 호 :	2934
	수 량 :
	판매가 :	45,000 원
	적립금 :	450 원
	2만원 이상 구매시 무료배송 입니다.

시리얼 거리 확장기 (IC-485)
새 페이지 1

시리얼 거리 확장기 (IC-485)

일반 RS-422의 신호로 변환하여
전송하는 장비 모뎀 없이 최대 1KM 전송 / 무전원

특징

- RS-232C 전송거리 1.2Km까지 확장

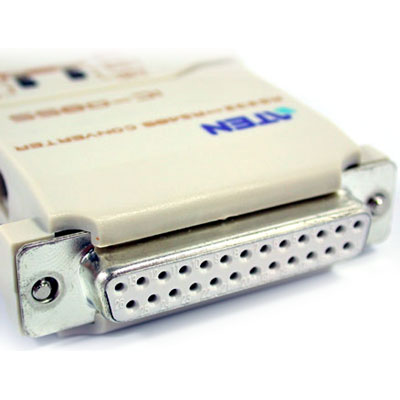

- DB-25PIN 콘넥터형
- DCE,DTE MODE선택
- ASYNC 방식
- 1M bps전송모드
- RTS/CTS CONTROL

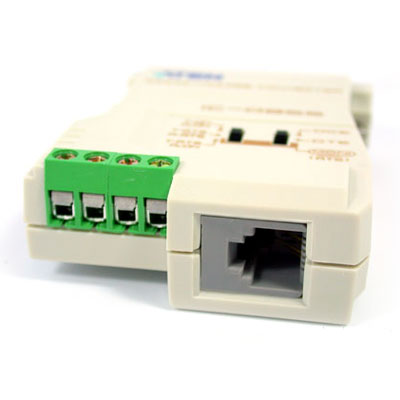

- TERMINAL BLOCK 및 RJ-11 PHONE JACK 연결

IC - 485 구성도

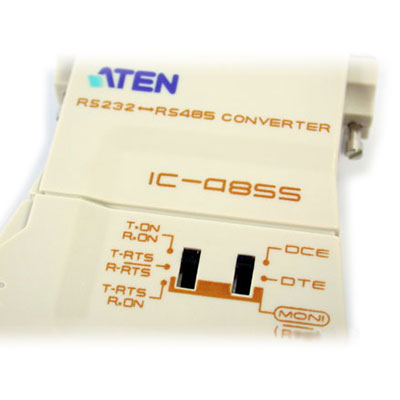

IC - 485 스위치 기능

Position	SW1	SW2
1	DCE	TxON, RxON
2	DTE	TxRTS, RxON
3		TxDTR/RTS, RxDSR/ON

IC - 485 Operating Modes

● Point-to-Point

IC-485SN은 원거리에 위치한 2대의 장비의 통신을 가능하게 한 대 2대의
IC-485SN을 각 장비의 RS-232포트에 연결한 후 전화선으로 연결한다
: Point-to-Point Full Duplex 나 Half Duplex 모드로 작동한다

1. Point-to-Point

- Point-to-Point Full Duplex는 다음의 그림과 같이 reverse 4 wire
케이블링을 사용한다.

- 양방의 IC-485SN의 SW1에 연결된 장비의 타입에 따라 DCE나
DTE로 조정한다.
DCE 장비에 연결된 IC-485SN은 DTE로 세팅하여야 하며 DTE장비에
연결된 IC-485SN은 DCE로 세팅하여야 한다.

2. Point-to-Point 4 Wire Half Duplex

- Point-to-Point Half Duplex는 그림과 같이 straight로
연결된 4 wire를 사용한다.

- 양방의 IC-485SN의 SW1에 연결된 장비의 타입에 따라
DCE나 DTE로 조정한다.
DCE 장비에 연결된 IC-485SN은 DTE로 세팅하여야 하며
DTE장비에 연결된
IC-485SN은 DCE로 세팅하여야 한다.

- 양방의 IC-485SN의 SW2로 TxDTR/RTS, RxDSR/ON으로 세팅한다.
